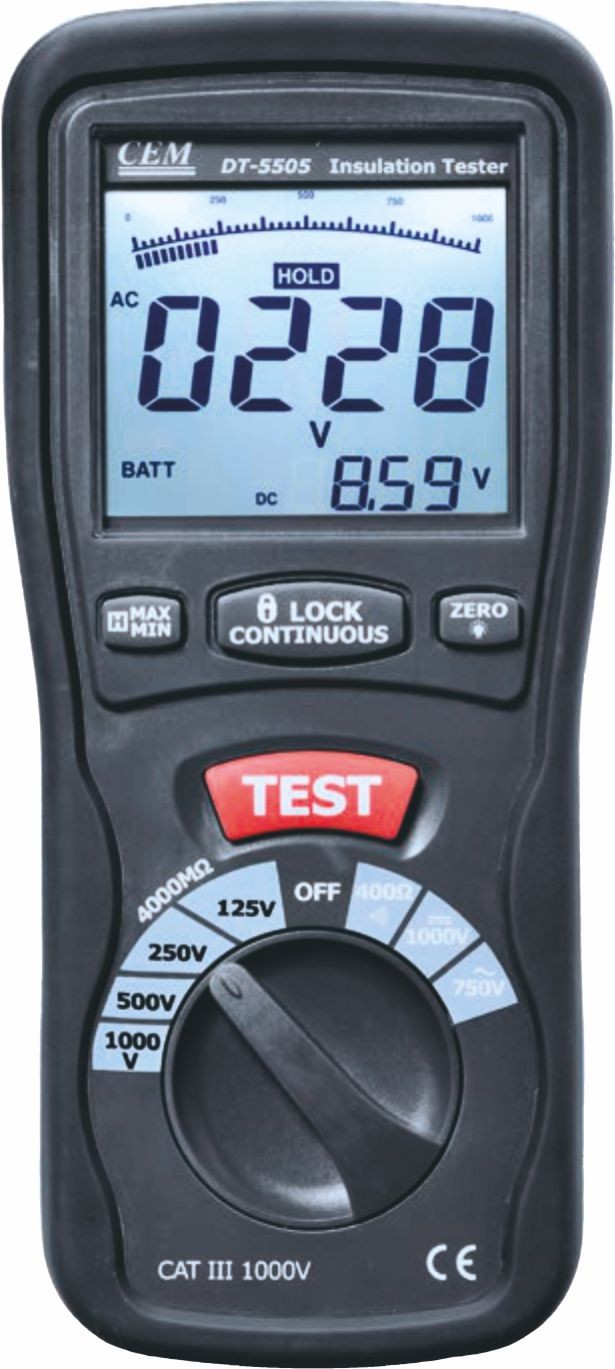

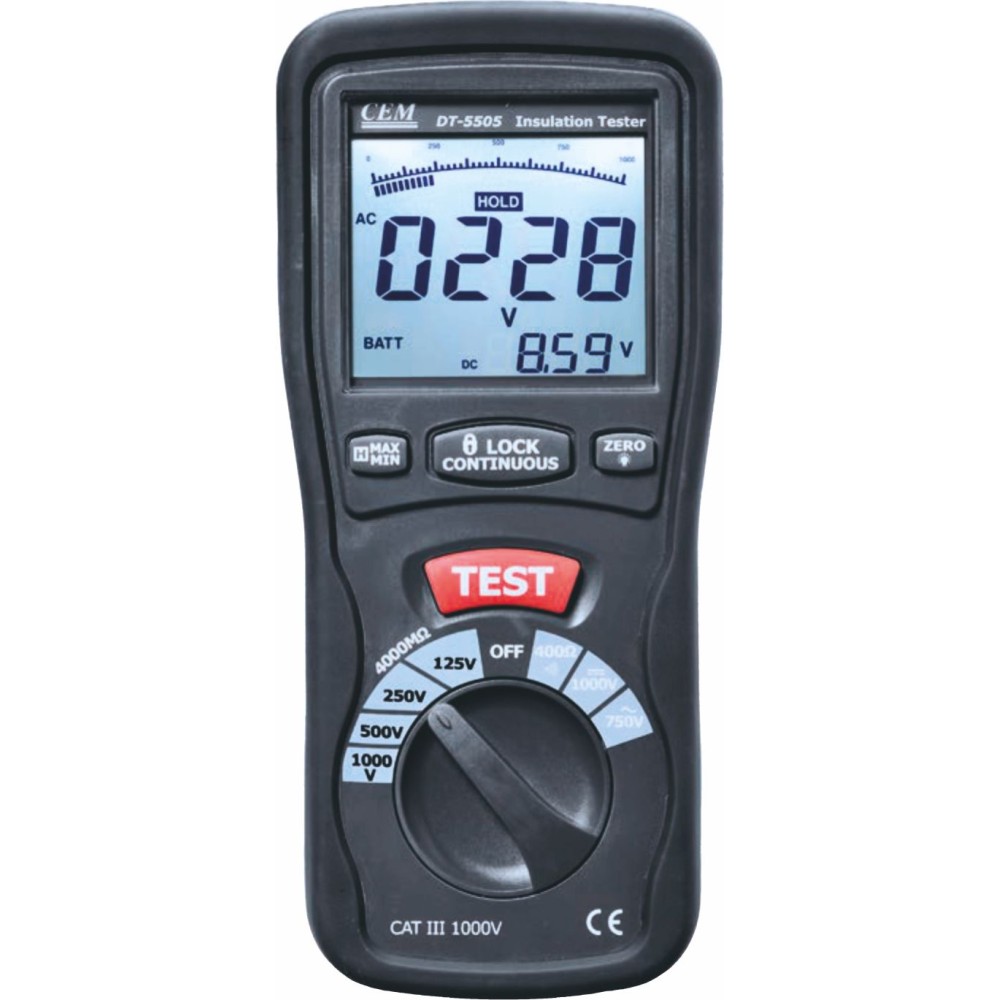

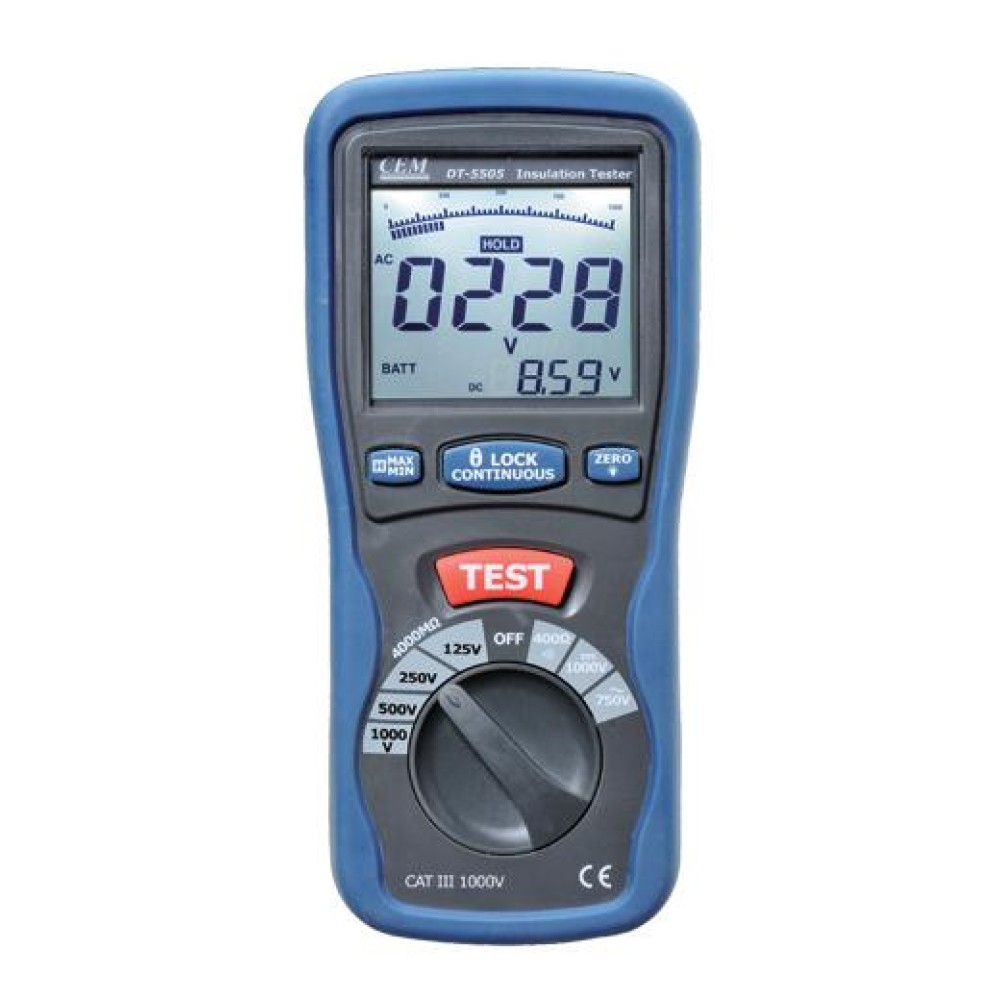

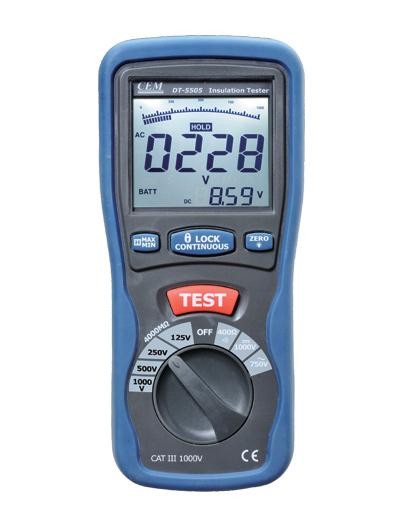

Мегаомметр СЕМ DT-5505

Мегаомметр CEM DT-5505 — диагностирует целостность электроцепей и электрооборудования (выдает испытательный ток до 200 мА). Устройство суммарно измеряет сопротивление изоляции в пределах от 125 кОм до 4000 МОм.

Измеряет кабельную продукцию на сопротивление изоляции (40 Ом и 400 Ом). Фиксирует значения напряжения постоянного и переменного тока — до 1000 В и до 750 В соответственно.

ЖК дисплей. Цифровой экран с подсветкой позволяет работать без освещения. Показывает полученные значения через графическую 40-полосную шкалу и выдает показания в цифровом виде — 4 режима отображают испытательные напряжения в пределах 125 В, 250 В, 500 В, 1 кВ. Для удобства эксплуатации прибор фиксирует минимальные и максимальные значения и удерживает их на табло для дальнейшего снятия показаний.

Автоматические функции. Проверяет отсутствие питания в цепи перед началом измерений. Проставить нуль можно вручную, либо аппарат сделает это автоматически. После диагностики и работ разряжает емкостные элементы электрической цепи.

Аккумулятор. Уходит в «спящий режим» после 10 минут от последнего использования, что увеличивает эксплуатационный ресурс батареи. Оповещает пользователя о разряде устройства через индикатор.

Особенности:

• Индикация подачи испытательного напряжения.
• Индикация выхода за границы диапазона измерения («OL»).
• Соответствие стандарту IEC 61010-1.
• Настольная подставка, крепление для ремешка.

Технические характеристики DT-5505:

1. Измеритель сопротивления изоляции (мегомметр)

Тест. сигнал

Макс. предел

Погрешность

Дискр.

125В
–0...+10%
1мА
при 125 кОм

0,125...4,000 МОм

±(2% + 10 е.м.р.)

0,001 МОм

4,001...40,00 МОм

0,01 МОм

4,01...400,0 МОм

±(4% + 5 е.м.р.)

0,1 МОм

400,01...4000 МОм

±(5% + 5 е.м.р.)

1 МОм

250В
–0...+10%
1мА
при 250 кОм

0,250...4,000 МОм

±(2% + 10 е.м.р.)

0,001 МОм

4,001...40,00 МОм

0,01 МОм

4,01...400,0 МОм

±(3% + 5 е.м.р.)

0,1 МОм

400,01...4000 МОм

±(4% + 5 е.м.р.)

1 МОм

500В
–0...+10%
1мА
при 500 кОм

0,500...4,000 МОм

±(2% + 10 е.м.р.)

0,001 МОм

4,001...40,00 МОм

0,01 МОм

4,01...400,0 МОм

±(2% + 5 е.м.р.)

0,1 МОм

400,01...4000 МОм

±(4% + 5 е.м.р.)

1 МОм

1000В
–0...+10%
1мА
при 1000 кОм

1,000...4,000 МОм

±(3% + 10 е.м.р.)

0,001 МОм

4,001...40,00 МОм

±(2% + 10 е.м.р.)

0,01 МОм

4,01...400,0 МОм

±(2% + 5 е.м.р.)

0,1 МОм

400,01...4000 МОм

±(4% + 5 е.м.р.)

1 МОм

2. Измеритель электрических параметров (мультиметр)

Параметр

Макс. предел

Погрешность

Дискр.

Напряжение постоянного тока

1000В

±(0,8% + 5 е.м.р.)

1В

• Выходной импеданс: 10 МОм
• Защита от перегрузки: 1000В (RMS)

Напряжение переменного тока

750В

±(1,2% + 10 е.м.р.)

1В

• Выходной импеданс: 10 МОм
• Защита от перегрузки: 750В (RMS)

Сопротивление участка цепи

40,00 Ом

±(1,2% + 3 е.м.р.)

0,01 Ом

400,0 Ом

0,1 Ом

• Макс. напряжение холостого хода: 5,8В
• Защита от перегрузки: 250В (RMS)

Проверка целостности участка цепи («прозвонка»)

Пороговое сопротивление

35 Ом

Макс. напряжение холостого хода

5,8В

Защита от перегрузки

250В (RMS)

Ток короткого замыкания

200...220мА при 0 Ом

3. Общие параметры

Параметр

Значение

Скорость выборки, изм./с

2,5

Цифровой индикатор

4-разрядный, 1 шт.

Питание прибора

Элементы питания типа АА (1,5В), 6 шт.

Условия эксплуатации

0...40°С, _ 80%RH

Условия хранения

_10...60°С, _ 70%RH

Размеры, мм вес (с АА), г

205x92x50 603

Соответствие стандартам

IEC 61010-1

Комплектация DT-5505:

Наименование

Количество

1. Прибор

1 шт.

2. Измерительные щупы

2 шт.

3. Щуп с зажимом типа «Крокодил»

1 шт.

4. Батарея типа АА (1,5В)

6 шт.

5. Ремешок

1 шт.

6. Чемодан пластиковый

1 шт.

7. Руководство по эксплуатации

1 шт.
