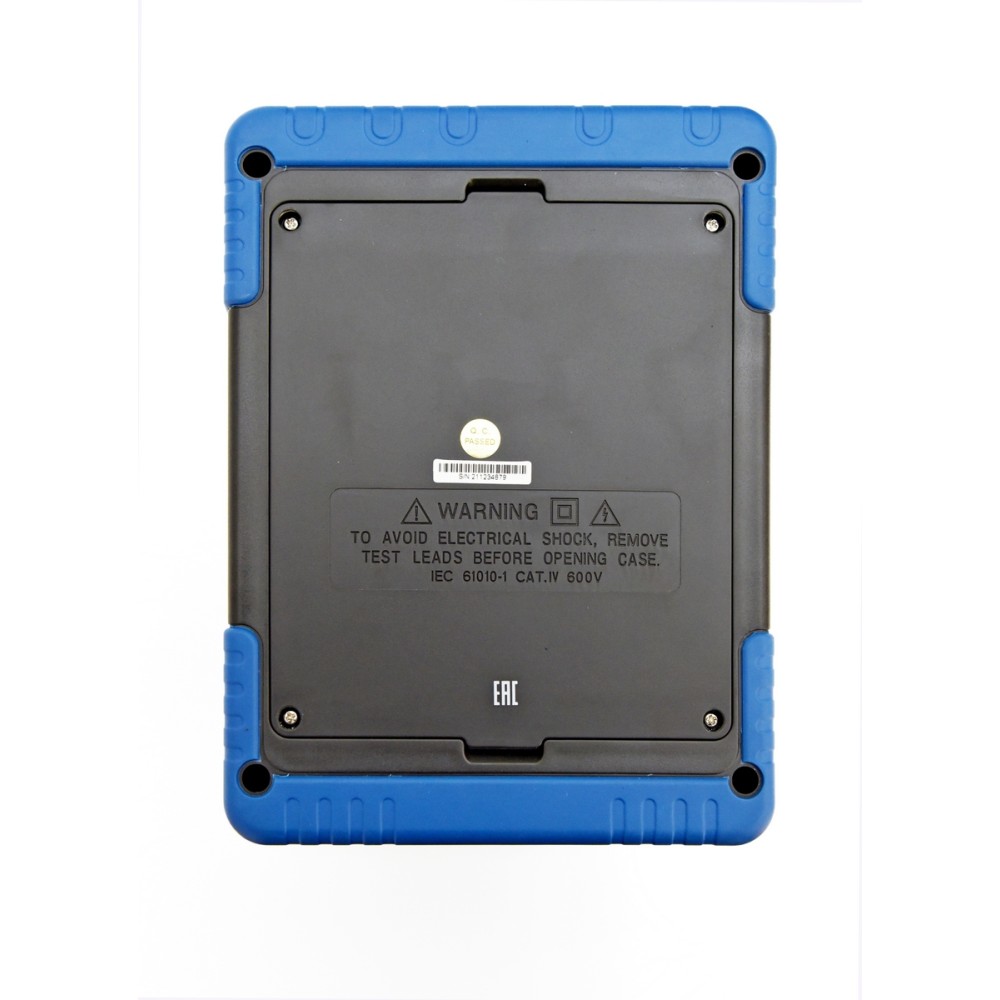

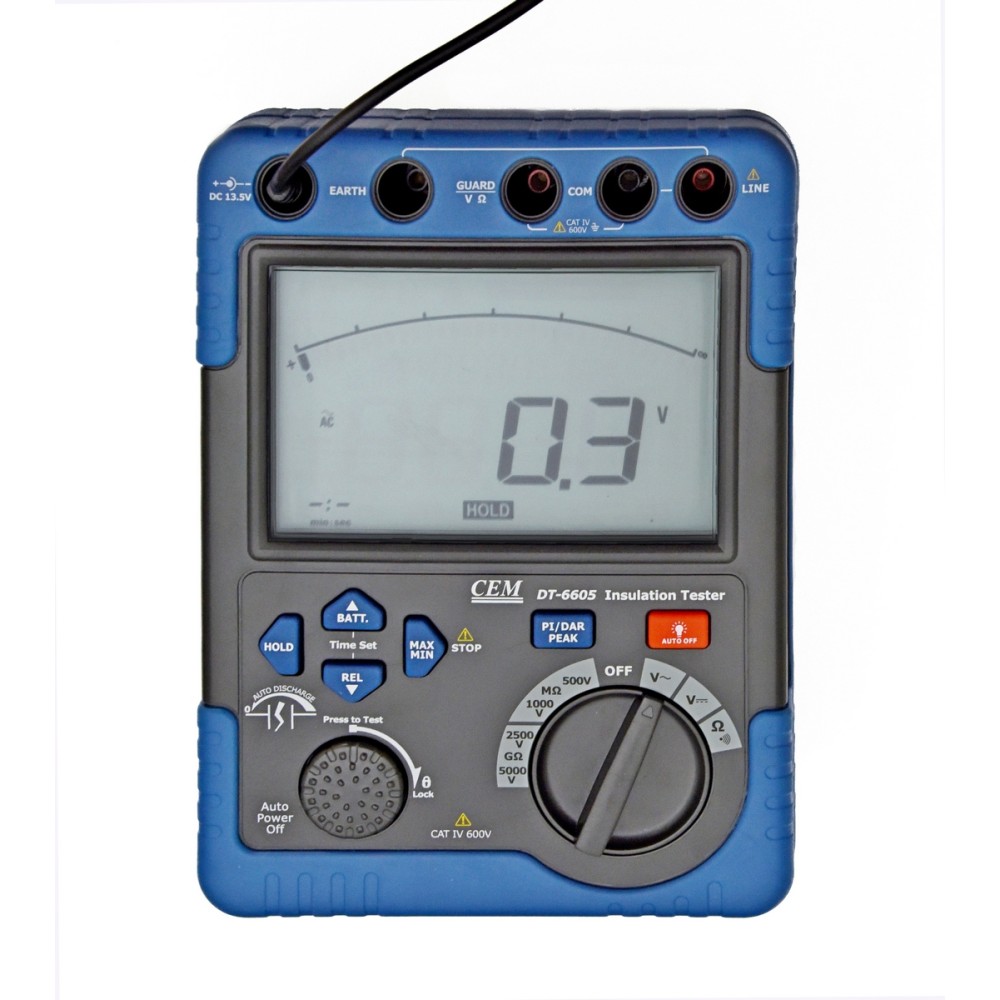

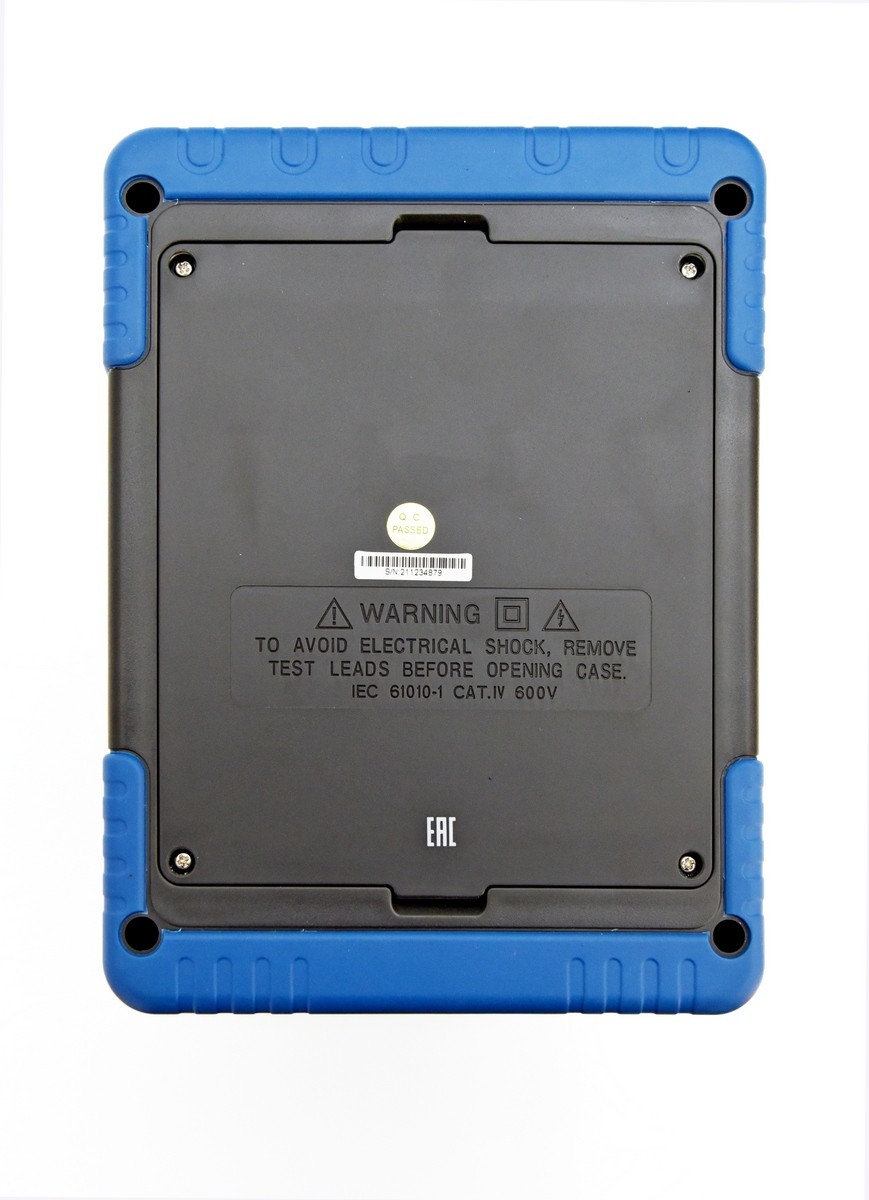

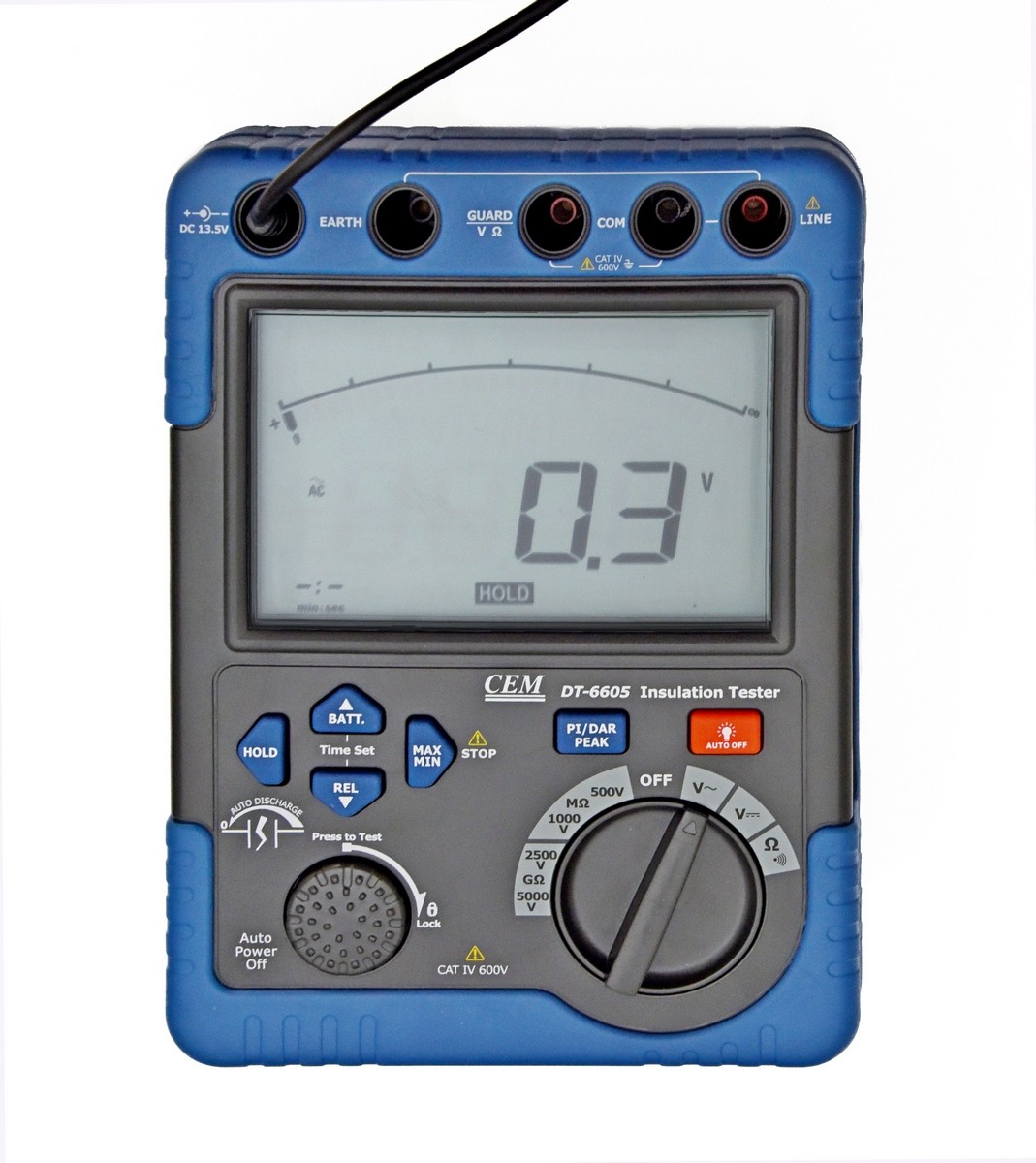

Мегаомметр СЕМ DT-6605

Высоковольтный измеритель DT-6605 сопротивления изоляции представляет собой портативный прибор, предназначенный в первую очередь для измерения напряжения переменного/постоянного тока, сопротивления, прозвонки цепи / измерения сопротивления изоляции.

Данный мегаомметр представляет собой управляемый микрокомпьютер, 4-х диапазонный высоковольтный измеритель сопротивления изоляции, предназначенный для измерения сопротивления изоляции, напряжения переменного/постоянного тока, прозвонки цепи/ измерения сопротивления изоляции. Он разработан в соответствии со следующими стандартами безопасности: IEC 61010-1 (CAT IV 600 В Степень загрязнения 2) и IEC 61010-031 (требования безопасности к щупам электрическим ручным для электрических измерений и испытаний)

• Диапазон испытания изоляции: от 0,1 МОм до 60 ГОм
• Напряжение испытания изоляции: 500 В, 1000 В, 2500 В, 5000 В
• Напряжение переменного/постоянного тока: от 0,5 В до 600 В
• Тестирование электропроводности цепи при 200 мА
• Сопротивление: от 0,1 Ом до 6 кОм
• Функция автоматической разрядки и функция предупреждения о наличии испытательного высокого напряжения.

При измерении сопротивления изоляции цепей с ёмкостной составляющей происходит автоматическая разрядка этих цепей после окончания измерения. Разрядку можно увидеть на аналоговой гистограмме.

• Функция выбора уровней подсветки для облегчения работы в тускло освещённом месте или при работе в ночное время.
• Предупреждающие символы схемы под напряжением плюс звуковой аварийный сигнал.
• Если схема находится под напряжением, то проверка изоляции будет невозможна при напряжении выше 30 В для дополнительной защиты пользователя.
• Функция автоматического отключения питания прибора и проверки зарядки батареи.
• С помощью функции измерения по таймеру процесс измерения выполняется автоматически в заданное время.
• Измерение с учётом коэффициента поляризации (PI)
  Коэффициент поляризации можно измерить с помощью функции автоматического измерения соотношения сопротивления в 1 мин. и 10 мин. двух моментов времени и автоматически (Pass/Fail).
• С коэффициентом остаточной поляризации (DAR)
  Коэффициент остаточной поляризации рассчитывается с помощью функции автоматического измерения соотношения сопротивления в 30 сек. и 1 мин. в двух моментах времени и автоматически (Pass/Fail).
• Автоматическое ранжирование с максимальным индуцируемым числом 6000 на ЖК-дисплее и аналоговой гистограмме.
• Относительные значения МАКСИМУМА/МИНИМУМА, ПИКА и функции удержания данных для измерений напряжения постоянного/переменного тока.
• Источник питания: 8 батарей (LR14/R14) по 1,5 В

Характеристики DT-6605 Мегаомметр:

Измерение сопротивления изоляции

Номинальное напряжение

500В

1000В

2500В

5000В

Диапазон измерений (автоматически й выбор)

0,005 - 6,000 МОм

6,01 - 60,00 МОм

60,1 - 600,0 МОм

0,61 – 6,00 ГОм

0,005 - 6,000 МОм

6,01 - 60,00 МОм

60,1 - 600,0 МОм

0,61 – 6,00 ГОм

0,05 - 60,00 МОм

60,1 - 600,0 МОм

0,61 – 6,00 ГОм

6,1 – 60,0 ГОм

0,05 - 60,00 МОм

60,1 - 600,0 МОм

0,61 – 6,00 ГОм

6,1 – 60,0 ГОм

Напряжение холостого хода

Постоянный ток

500В

+20%,-0%

Постоянный ток

1000В

+20%,-0%

Постоянный ток

2500В

+20%,-0%

Постоянный ток

5000В

+20%,-0%

Номинальный ток

1 - 1,2 мА

(при нагрузке в

0,5 МОм)

1 - 1,2 мА

(при нагрузке в 1

МОм)

1 - 1,2 мА

(при нагрузке в

2,5 МОм)

1 - 1,2 мА

(при нагрузке в 5

МОм используйте сетевой адаптер)

Ток короткого замыкания

Около 1 мА

Погрешность

±2,5% от снятия показаний ±15 число цифр (при 0,005 - 600,0 МОм)

±3% от снятия показаний ±15 число цифр (при 0,61 - 6,00 ГОм)

±4% от снятия показаний ±15 число цифр (при 6,1 - 60,0 ГОм)

Диапазон напряжений на мониторе

от 5 до 6000В постоянного тока (разрешение 1В) погрешность ±1,5% от снятия показаний ±5 число цифр

Примечание: Этот монитор используется для проверки электрических зарядов, хранящихся на испытываемом оборудовании, с целью выявления разрядки. Измеренное значение напряжения, отображённое на ЖК-дисплее, является эталонной величиной. Прибор показывает неточные значения при напряжении более 30 В.

Измерение напряжения постоянного/переменного тока

Диапазон

Разрешение

Погрешность

Напряжение постоянного тока

0,5 - 600,0 В

0,1 В

±1,0% от снятия показаний ±5 число цифр

Напряжение переменного тока (от 40 до 400Гц)

0,5 - 600,0 В

0,1 В

±1,0% от снятия показаний ±5 число цифр (от 40 до 60Гц)

±2,5% от снятия показаний ±10 число цифр (от 61 до 400Гц)

Измерение низкого сопротивления и прозвонка цепи

Диапазон

Разрешение

Погрешность

Сопротивление (автоматический выбор)

0,1 - 600,0 Ом

0,1 Ом

±1,5% от снятия показаний ±10 число цифр

601 - 6,000 кОм

0,001 кОм

±1,5% от снятия показаний ±15 число цифр

Звуковой сигнал при прозвонке цепи: 50 Ом

Ток короткого замыкания: 200 мА

Напряжение испытания холостого хода: 4,5 В

Комплектация Мегомметра DT-6605

№

Описание

Количество

1.

Руководство по эксплуатации. Паспорт

1 шт.

2.

Один щуп чёрного тестового провода с одним зажимом «крокодил»

1 шт.

3.

Один щуп зелёного тестового провода с одним зажимом «крокодил»

1 шт.

4.

Один щуп красного тестового провода с одним зажимом «крокодил»

1 шт.

5.

Два щупа красного тестового провода с одним зажимом «крокодил»

1 шт.

6.

Батареи R14 по 1,5В

8 шт.

7.

Кейс для хранения

1 шт.

8.

Сетевой адаптер (входное напряжение от 110 до 230 В, частотный диапазон 50/60 Гц, выходное напряжение постоянного тока 1,5 В, сила тока 1,0 А)

1 шт.
